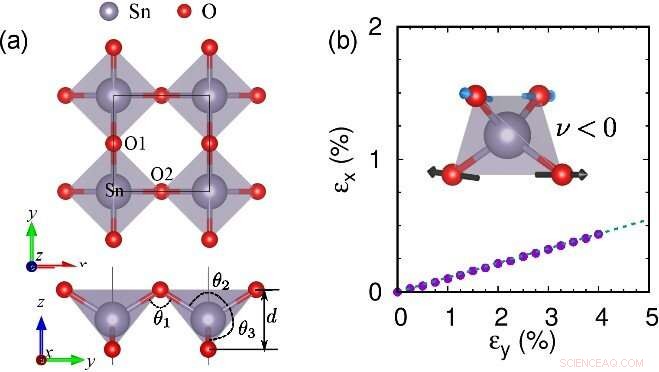

p Fig. 1. (a) A estrutura atômica de uma monocamada 2D δ-SnO2. (b) A deformação na direção x resultante de uma deformação de tração aplicada na direção y. Crédito:JIANG Peng
p Recentemente, O grupo de pesquisa do Prof. Zheng Xiaohong do Instituto de Física do Estado Sólido (ISSP) do Instituto de Ciências Físicas de Hefei (HFIPS) previu um novo dióxido de estanho bidimensional (2-D) (SnO
2 ) fase monocamada (P-4 m
2
) por meio de cálculos de primeiros princípios. p Bulk SnO
2 é um importante semicondutor de banda larga tipo n (~ 3,6 eV) e é amplamente utilizado como materiais de eletrodo, componentes do sensor químico, etc, mas o estudo sistemático de possíveis fases de óxido de estanho em 2-D ainda está faltando. Em particular, dadas as reivindicações de magnetismo em SnO
2 filmes finos, vale a pena investigar se um SnO estável
2 A fase 2-D pode ser sintetizada ou o magnetismo pode ser induzido.
p Nesta pesquisa, os pesquisadores forneceram evidências diretas de uma fase 2-D estável e nova de SnO
2 (δ- SnO
2 ) com propriedades auxéticas baseadas no método da teoria funcional da densidade, o que foi impressionante por seu coeficiente de Poisson negativo no plano e alta mobilidade de elétrons.
p Além disso, eles encontraram bordas de bandas semelhantes a chapéu mexicano perto do nível de Fermi apresentadas pela estrutura de bandas de valência de SnO
2 e, portanto, uma transição de fase ferromagnética e um estado fundamental semimetálico podem ser induzidos por dopagem de orifício dentro de uma faixa de concentração muito ampla.
p Eles também provaram que SnO
2 monocamada pode ser ajustada para ser um ímã XY ou um Ising, com uma temperatura magnética crítica acima da temperatura ambiente em concentrações adequadas do orifício.
p Todas as descobertas acima indicaram que a fase 2-D prevista de SnO
2 forneceu um novo exemplo de magnetismo do tipo p raro e um material candidato potencial para aplicações spintrônicas.
