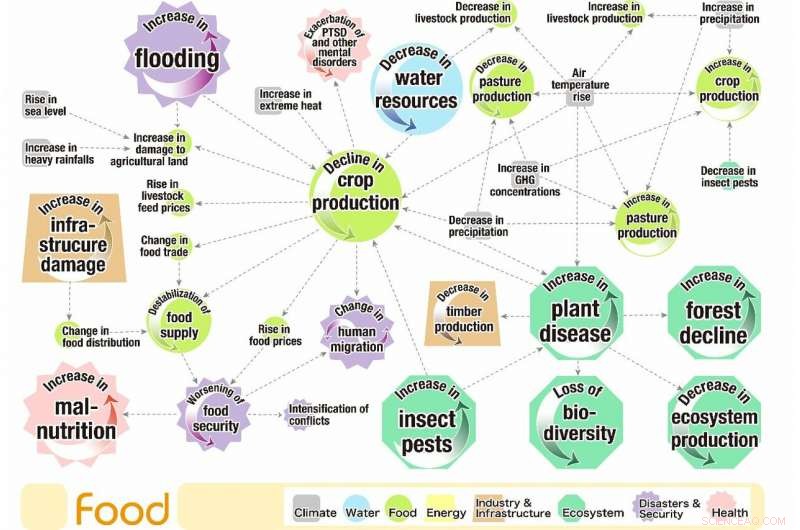

O tamanho de cada nó reflete o número de relações causais associadas aos nós. A cor dos nós indica um setor dos termos de risco. Setas grossas dentro dos ícones indicam a direção da mudança (por exemplo, 'declínio' é acompanhado por uma seta para baixo). Crédito:NIES
As atividades socioeconômicas no mundo atual tornaram-se cada vez mais interdependentes devido ao rápido progresso tecnológico, urbanização, e globalização. Por causa dessas interdependências entre a sociedade humana e os ecossistemas naturais, impactos climáticos em um setor podem influenciar outros setores, incluindo os aparentemente remotos, que chamamos de "interconexões de riscos climáticos". Embora um número substancial de riscos climáticos seja identificado no Quinto Relatório de Avaliação do Painel Intergovernamental sobre Mudanças Climáticas (IPCC) (AR5), tem havido poucas tentativas de explorar as interconexões entre eles de uma forma abrangente.
Em nosso estudo, desenvolvemos um método de visualização eficaz dos riscos climáticos e suas relações de causa e efeito (impactos negativos e positivos) com base em uma pesquisa bibliográfica. Revisamos a literatura existente para extrair itens de risco climático, bem como fatores climáticos, ou seja, mudanças físicas no sistema climático global causadas pelas emissões de forças climáticas, como um aumento na temperatura do ar ou uma diminuição na precipitação.
Geral, identificamos um total de 87 fatores de risco que podem ser associados a sete setores (água; alimentos; energia; indústria e infraestrutura; desastres e segurança; saúde; e ecossistemas), que também são consistentes com os capítulos do IPCC Working Group II AR5, e 17 fatores climáticos. Em tudo, 253 relações causais foram identificadas. Seguindo a pesquisa de literatura, desenvolvemos uma metodologia prática para visualização de cadeias de riscos climáticos. Para lidar com a complexidade do mapa geral da rede, dividimos as conexões causais dos riscos climáticos com base nos 7 setores e geramos diagramas de rede de interconexões de risco. As figuras foram refinadas por nosso designer gráfico para tornar as interconexões mais facilmente rastreáveis. A Figura 1 mostra o mapa da rede para o setor de alimentos.

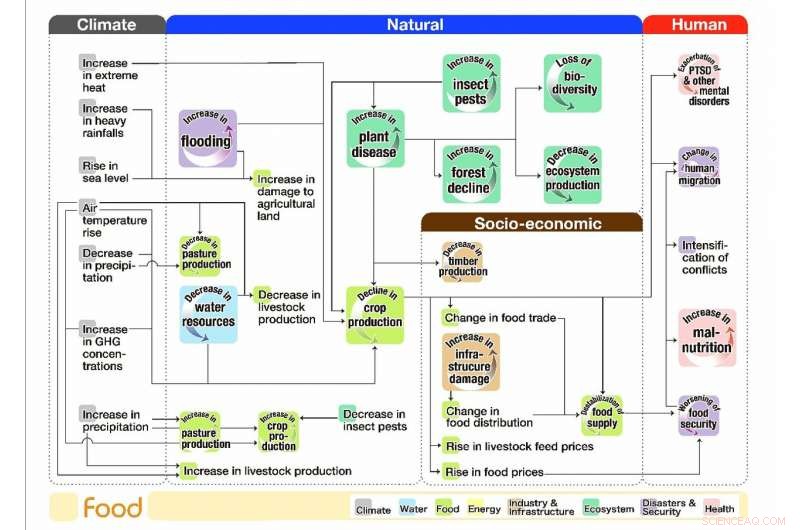

As ligações causais do fluxograma da rede são as mesmas do mapa da rede correspondente (Figura 1). Crédito:NIES
Mudanças no sistema climático impactam os sistemas naturais e socioeconômicos, em última análise, influenciando a segurança e a saúde humanas. Com base neste entendimento da estrutura geral das transmissões de risco climático, preparamos um "fluxograma de rede" realocando os nós e ícones de acordo com o natural, sistemas socioeconômicos e humanos (Figura 2). Ao atribuir o sistema climático à posição a montante (extrema esquerda) e o sistema humano à posição a jusante ou ponto final (extrema direita) neste fluxograma, com os sistemas naturais e socioeconômicos intermediários, a direção das setas é essencialmente da esquerda para a direita, o que nos permite compreender prontamente a estrutura das cascatas de risco climático.
Os fatores climáticos mostrados na extremidade esquerda da figura (barra cinza) são as causas diretas do declínio na produção agrícola, que também é causado por mudanças no sistema natural (barra azul), como diminuição dos recursos hídricos. Um declínio na produção agrícola afeta, por sua vez, elementos do sistema socioeconômico (barra marrom), como comércio de alimentos, preço, e distribuição, levando a problemas no sistema humano (barra vermelha), como conflito, migração, e desnutrição. Portanto, 'declínio na produção agrícola' é colocado no centro da figura.
Em suma, nossa visualização mostrou que os riscos climáticos estão interligados em uma ampla variedade de setores, e um risco particular é causado por múltiplas vias diretas e indiretas. Nosso estudo também mostrou como as mudanças na temperatura e na precipitação afetam os sistemas naturais e socioeconômicos, em última análise, influenciando a segurança humana, saúde, e bem-estar. Simplificar as maneiras pelas quais as informações de risco climático são fornecidas é uma etapa necessária para aumentar a compreensão do público sobre a relação entre impactos climáticos aparentemente distantes e suas vidas diárias.
As partes interessadas podem usar as visualizações como um guia para se preparar para possíveis impactos futuros relacionados ao seu campo de atividade específico. Nossos diagramas de rede de risco climático podem servir como uma ferramenta útil para promover um maior entendimento público sobre o que a mudança climática pode significar para a sociedade.
