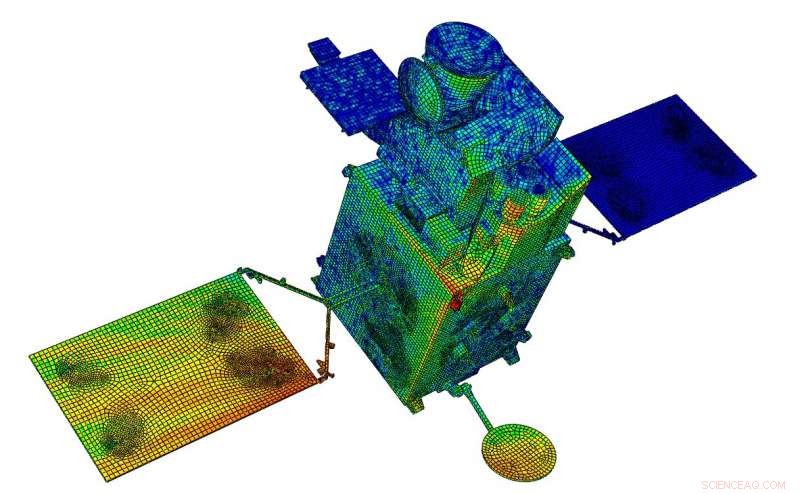

Este modelo baseado em malha do futuro satélite Meteosat Third Generation Imager (MTG-I) da Europa ajudou a selecionar a localização ideal das antenas de radiofrequência usadas para enviar comandos e telemetria de missão de downlink.

O modelo oferece aos engenheiros insights sobre as características de radiofrequência resultantes do próprio satélite. As cores indicam a resposta eletromagnética induzida de superfícies adjacentes quando essas antenas estão ativas.

A mancha vermelha no canto do corpo do satélite indica a localização de uma dessas antenas de microondas de banda S usadas para "telemetria, rastreamento e telecomando, "com outro fora de vista no lado oposto do satélite. As outras cores mostram a corrente resultante no MTG-I, do laranja nas superfícies voltadas para a antena até o amarelo, em seguida, verde e, finalmente, a intensidade mínima em azul.

Isso ajuda os engenheiros de antenas a calcular o "orçamento do link" ou a cobertura geral e a eficiência dessas antenas em diferentes posições, em configurações armazenadas e implantadas.

Este modelo foi preparado para MTG-I pela Antena Computacional da ESA (ACF), parte das Instalações de Teste de Antena da Agência, baseado em seu centro técnico ESTEC na Holanda. Equipado com software de última geração, o ACF resolve problemas eletromagnéticos complexos em todo o espectro de rádio em cooperação com a indústria e universidades europeias.

Meteosat de terceira geração, planejado para entrar em serviço a partir de 2021, compreenderá quatro satélites de imagem e dois de sondagem. O último, em uma estreia para a Europa, carregará uma sonda infravermelha e um espectrômetro de infravermelho próximo ultravioleta visível, sendo fornecido pela ESA para servir como a missão Copernicus Sentinel-4.
