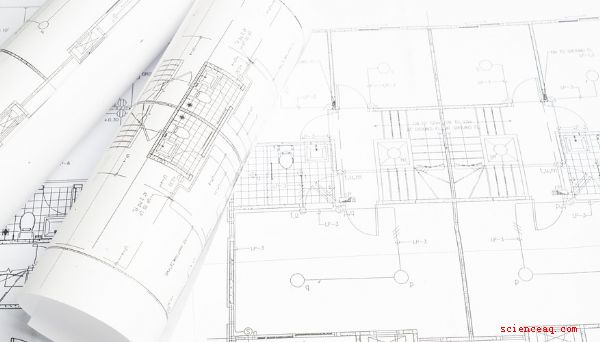

As dimensões nos blueprints representam o tamanho de um objeto no espaço bidimensional ou tridimensional. Por exemplo, uma dimensão de uma sala retangular em um modelo, 14 '11 "X 13' 10" equivale a um tamanho de sala de 14 pés, 11 polegadas de largura por 13 pés e 10 polegadas de comprimento. As dimensões são expressas como largura por comprimento, altura ou profundidade no espaço tridimensional.
Medições de objetos

Uma mesa tridimensional, por exemplo, pode ser expressa como 25 "X 82" X 39 ", o que significa a mesa tem 25 polegadas de largura por 82 polegadas de comprimento e 39 polegadas de altura. Uma dimensão de janela em plantas é tratada como espaço bidimensional. Por exemplo, uma janela com 24 polegadas de largura por 30 polegadas de altura seria escrita como 24 "X 30 ". Na indústria de manufatura, esse tamanho de janela padrão é chamado de 2030 ou 2 pés por 3 pés. Em uma piscina retangular, a dimensão pode ser 16 'X 30' X 9 'ou 16 pés de largura por 30 pés de comprimento e 9 pés de profundidade.
Determinando dimensões

Tanto na física quanto na matemática, uma dimensão representa o menor número de coordenadas necessárias para identificar qualquer ponto nela. Uma linha representa uma dimensão, enquanto um quadrado representa dois dimensões e um cubo se aplicam ao espaço tridimensional.Se um objeto é circular e plano, a dimensão As operações normalmente são citadas em termos de um único fator mensurável chamado raio. O raio de um círculo é a distância entre o centro e a borda externa.
