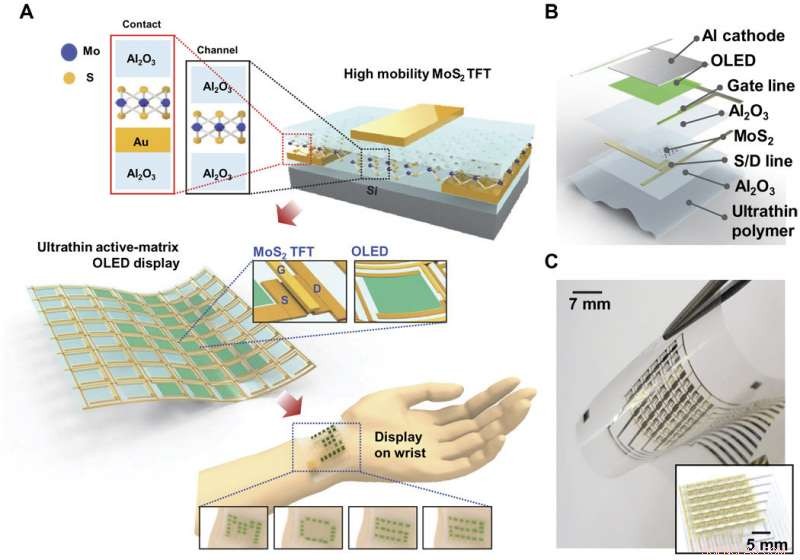

A estrutura do dispositivo de display OLED flexível com circuito de backplane baseado em MoS2. (A) Esquema de alta mobilidade MoS2 TFT usando uma camada de passivação Al2O3. A camada de passivação de Al2O3 garante dopagem do tipo n não apenas da região do canal MoS2, mas também da região de contato (topo); display AM-OLED ultrafino usando a matriz de backplane baseada em MoS2 de alto desempenho (meio), que é anexado como uma tela à pele humana (parte inferior). (B) Estrutura de camada específica do display AM-OLED ultrafino. A espessura total do sistema de exibição é inferior a 7 μm. (C) Imagem ótica da tela montada no substrato de polímero ultrafino flexível; a baixa rigidez de flexão da tela oferece ultraflexibilidade. A imagem inserida mostra o estado plano do circuito de exibição de matriz ativa.
Uma equipe de pesquisadores da Universidade Yonsei, e a Universidade Chung-Ang, ambos na Coréia, desenvolveu um MoS 2 transistor que pode ser usado com telas OLED dobráveis. Em seu artigo publicado no site de acesso aberto Avanços da Ciência , o grupo explica como superar o problema de resistência entre o MoS2 e a fonte e dreno de um transistor para criar uma matriz operacional de 6x6 pixels dobrável.
À medida que os fabricantes de telefones buscam maneiras de se separar de seus concorrentes, a pesquisa continua com a ideia de um produto verdadeiramente dobrável, que incluiria uma tela dobrável. Houve avanços, mas até hoje, ainda não existe um telefone comercialmente disponível que possa ser dobrado como um pedaço de papel e colocado no bolso de trás. Neste novo esforço, os pesquisadores relatam que superaram um dos obstáculos envolvidos em trazer um telefone verdadeiramente dobrável, televisão ou outro dispositivo de tela para o mercado.
Um dos obstáculos sérios aos dispositivos dobráveis é a resistência que ocorre entre MoS 2 e uma fonte de transistor e eletrodos de drenagem - é muito alto para uso prático. Para superar esse problema, os pesquisadores colocaram o transistor entre duas camadas de óxido de alumínio, em vez de um pedaço de dióxido de silício, como é feito tradicionalmente. Eles observam que a interface entre os dois materiais aumentou o fluxo de elétrons para o semicondutor, que serviu para superar a resistência encontrada com outras abordagens. O resultado, eles adicionam, foi um impulso na mobilidade da portadora de carga. Eles observam também que, por causa de sua suavidade, não havia lugares onde a carga pudesse ficar presa, que, eles afirmam, melhorou ainda mais a mobilidade.
Os pesquisadores demonstraram sua ideia criando um dispositivo de exibição de 6x6 pixels que poderia ser afixado na pele como um Band-Aid - era capaz de exibir números, como uma calculadora antiquada. A equipe relata que o dispositivo dobrável (que tinha apenas sete micrômetros de espessura) poderia resistir à dobra repetidamente em um raio de um milímetro.
Mais pesquisas são necessárias para descobrir se a técnica pode ser dimensionada para uso em um dispositivo de alta resolução, e se, se isso pode ser feito de forma econômica.
