  • Como ligar um resistor variável

    Um potenciômetro, ou "pote" para curto, também é conhecido como um resistor variável. Os resistores variáveis ​​são usados ​​para alterar dinamicamente a resistência para controlar a corrente em um circuito e também podem ser usados ​​como um divisor de tensão. Por exemplo, eles são usados ​​para controlar o volume em um rádio. Os potenciômetros diferem dos resistores regulares, pois possuem três terminais em vez de dois. O terminal do meio é o "limpador". Quando um potenciômetro é usado como um divisor de tensão, todos os três terminais são conectados separadamente. Mas quando o potenciômetro é conectado como um reostato, apenas duas conexões são necessárias. Qualquer lado do resistor variável pode ser conectado à placa de circuito, com o lado restante desanexado ou aterrado, mas é importante sempre conectar o limpador. O limpador deve ser aterrado ou afixado à fonte de tensão. Por exemplo, você pode conectar o terminal esquerdo do potenciômetro à fonte de tensão e o limpador ao terra ou usar o terminal direito em vez do esquerdo. Mudar o lado afeta a direção de rotação para a resistência máxima do potenciômetro. No exercício abaixo, você vai praticar a fiação do resistor variável de maneiras diferentes em um circuito em série.

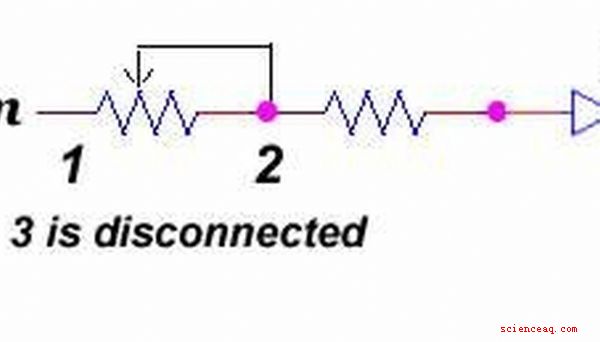

    Comece a construir o esquema à esquerda, primeiro conectando o suporte da bateria (não mostrado) à placa de ensaio.

    Conecte a extremidade 1 do potenciômetro à fonte de tensão e conecte o limpador (terminal 2) ao terra. Deixe o terminal 3 desconectado.

    Coloque o resistor limitador e a combinação de LEDs no circuito. Faça isso adicionando o resistor em série e conectando o terminal positivo do LED ao resistor e seu terminal negativo ao terra.

    Prenda a bateria ao suporte da bateria. Gire o botão no resistor variável e observe como o LED muda seu brilho.

    Agora, conecte o terminal 3 a uma porção não usada da placa de montagem. Teste o circuito novamente.

    Terminal de aterramento 3 adicionando um fio ou movendo a conexão para o local apropriado na placa de ensaio. Mais uma vez, teste o circuito.

    Repita todos os passos anteriores, mas desta vez use o limpador para a fonte de tensão, terminal 3 para aterramento e deixe o terminal 1 desconectado. Alternativamente, basta trocar os terminais finais; use 3 para a fonte de tensão e deixe o limpador ligado à terra. Observe como agora você precisa mudar a direção do botão para obter a voltagem máxima.

    Dica

    Você pode testar a resistência real do potenciômetro antes de usá-lo. Faça isso com o uso de um multímetro. Você pode substituir um dispositivo diferente, como um motor amador, campainha ou ventilador para a combinação resistor /LED.

    Aviso

    Lembre-se de observar a polaridade do LED antes de colocá-lo o circuito; um LED ligado de trás para frente não acende. Tenha o cuidado de escolher um resistor com um valor alto o suficiente para limitar a corrente ao LED, ou arriscará a destruição do componente. Verifique as instruções do fabricante do LED para detalhes. Em muitos casos, um resistor de 330 ohms, 1/4-watt e um potenciômetro de 5K-ohm funcionam bem.
