A relação de transmissão representa a relação entre o número de dentes entre as duas engrenagens que se entrelaçam. A relação entre cremalheira e pinhão é um pouco diferente, pois mede a distância percorrida pelo rack. Essa proporção mostra o número de rotações que cada engrenagem faz em relação ao rack em que se move. As engrenagens de cremalheira e pinhão convertem o movimento rotacional em movimento linear.
Cremalheira e pinhão

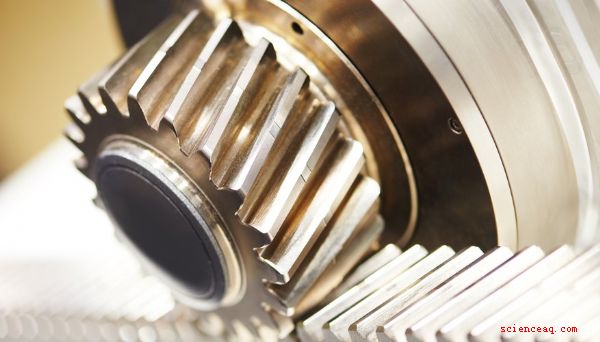

Um sistema de cremalheira e pinhão consiste em uma engrenagem redonda conhecida como pinhão e um componente plano e dentado conhecido como rack. O princípio é o mesmo, mas, em vez do número de rotações, a razão determina a distância linear percorrida pelo rack com cada rotação do pinhão. As engrenagens de cremalheira e pinhão são usadas para a direção em alguns automóveis, elevadores de escadas e alguns bondes e ferrovias que possuem a engrenagem de cremalheira e pinhão no meio da pista para escalar rampas íngremes.
Cálculo de cremalheira e pinhão Relação de engrenagem
Em vez de contar o número de dentes em cada engrenagem, meça a distância que o rack se move em polegadas. Meça a distância do final do rack até um ponto arbitrário, gire o pinhão uma volta completa e depois meça a distância novamente. A diferença entre os dois é a relação de transmissão.
Calculando a relação de transmissão
Para duas marchas redondas padrão, a relação de transmissão é calculada contando o número de dentes em cada engrenagem e dividindo o número de dentes na engrenagem. engrenagem do motorista pelo número de dentes na engrenagem acionada. Por exemplo, uma engrenagem com 25 dentes aciona uma engrenagem com 75 dentes. Dividir 25 por 75 fornece uma proporção de 3/1, o que significa que, a cada três rotações que a marcha do motorista faz, a marcha maior gira uma vez.
