Os engenheiros geralmente medem ou calculam a pressão em unidades métricas. A unidade de pressão é o Pascal, ou um newton de força por metro quadrado de área. A conversão de pressão em kiloPascals (kPa), que é igual a 1.000 Pascal, abreviará grandes valores de pressão. Você deve considerar apenas a quantidade de força que atua perpendicularmente à superfície. O kPa também é a unidade de tensão normal ou axial de tensão de cisalhamento ou tangencial. Calcular o estresse ou a pressão é uma questão de determinar o vetor de força correto e a área da seção transversal correta.

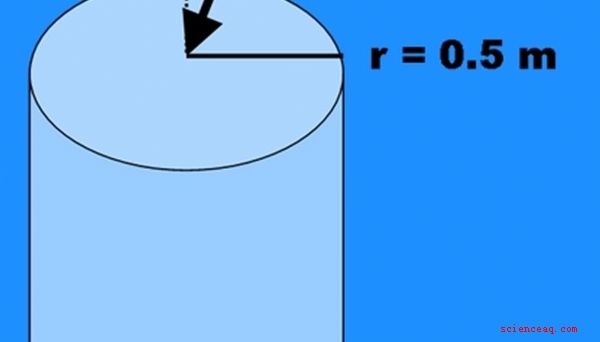

Escreva todas as informações que você tem para o seu problema no papel. Para um problema tridimensional, você deve ter um vetor de força e alguma definição para o objeto que você está analisando no mínimo. Se possível, desenhe um esboço do problema. No exemplo, o objeto é um cilindro com um raio de 0,5 m. A força é de 20 kilonewtons (kN) atuando no centro da superfície superior em um ângulo de 30 graus da perpendicular. A fonte é a superfície superior, que é plana e perpendicular à linha central do cilindro.

Converta o vetor de força em seus componentes axiais e tangenciais. As conversões para este exemplo são: Axial = F (a) = F_cos (alfa) = 20_cos (30) = 17.3 kN Tangencial = F (t) = F_sin (alfa) = 20_sin (30) = 10 kN

Calcule a área da seção transversal perpendicular ao componente axial. Neste exemplo: A = (pi) _r ^ 2 = (pi) _0,5 ^ 2 = 0,785 m ^ 2

Divida a força axial pela área da seção transversal. P = F (a) /A = 17,3 N /0,785 m ^ 2 = 22,04 kPa

Aviso

Converta o comprimento ou as áreas em metros se eles estiverem em alguma outra unidade, ou o resultado será não estar correto.
