  • Como conectar diodos

    Os diodos são materiais semicondutores que se comportam como interruptores. Eles estão abertos à eletricidade em uma direção e curto-circuitados na outra, o que significa que a corrente pode fluir em apenas uma direção. O silício e o germânio são dois materiais dos quais são feitos com frequência.

    O símbolo de um diodo é uma seta para mostrar a direção em que o fluxo de corrente é permitido. Um diodo colocado em um circuito dessa maneira é conhecido como polarizado para frente. Um diodo com fluxo de corrente na direção errada é chamado de polarização reversa. Os diodos de polarização reversa ordinários finalmente permitirão corrente quando houver muita corrente fluindo pelo caminho errado. Quando isso acontece, eles são destruídos.

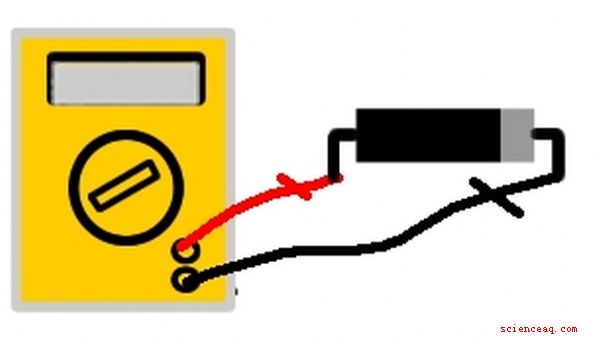

    Meça a tensão direta no diodo colocando o multímetro na configuração do diodo. Coloque a ponta positiva ou vermelha no lado do ânodo do diodo, que não está marcado. Coloque o chumbo negativo ou preto no lado do catodo do diodo, que é marcado por uma faixa. Um diodo de silício não danificado lerá de 0,5 a 0,7 quando estiver com polarização direta.

    Meça a tensão com polarização reversa no diodo, trocando as sondas do multímetro. Coloque o cabo positivo ou vermelho no lado marcado ou catodo do diodo. Coloque a ponta negativa ou preta no lado não marcado ou no ânodo do diodo. Você deve obter uma leitura indicando uma sobrecarga ou nenhum fluxo de corrente.

    Conecte uma bateria de 3 a 9 volts à placa de circuito. Adicione um resistor de 330 ohm a 1k ohm ou mais ao condutor positivo. Conecte o lado do ânodo do diodo à extremidade livre do resistor e a outra extremidade ao terminal negativo da bateria. Observe que o diodo está em série com a bateria e o resistor.

    Meça a tensão no resistor colocando o multímetro em uma configuração de baixa tensão CC e colocando um cabo em cada lado do resistor. >

    Calcule a corrente no circuito usando a Lei de Ohm I = V /R, onde V é a voltagem da bateria, I é a corrente e R é o valor do resistor. Este modelo matemático assume que o diodo é ideal e se comporta como um interruptor, de modo que a carga é somente através do resistor.

    Meça a voltagem através do diodo. Observe que o diodo se comporta como uma bateria de 0,7 V.

    Aviso

    Os diodos são muito delicados. Nunca exceda as correntes recomendadas pelo fabricante nas direções de polarização direta ou inversa. Sempre tenha cuidado ao construir circuitos elétricos para evitar que se queime ou danifique seu equipamento.
